دارات تغذية

 Power Module

مركز الموسوعة الالكترونية

دمشق - شارع مسلم البارودي - سورية

 هاتف:2221161 - 2251161 - 0944270118 -

e-mail: matni3008@gmail.com

Whatsapp: +963969515995

PM101      دارة رفع وخفض

تقوم هذه الدارة برفع وخفض الجهد والتيار

Input voltage: DC5-30V

Input current: 8A (MAX) For peak 10A

(6A work a long time)

Output voltage: 1.25-30V continuously adjustable

Output Current: 10A (MAX) (5A long natural heat inside)

Output current range: 0.2-10A

DC 5-30V to 1.25-30V 8A Automatic Step UP/Down Converter Boost/Buck Voltage Regulator Module Charger Power Converter DIY KIT

PM98  دارة توقيت زمني   24 ساعة / 5 أوقات

PM96   Dimmer 5A

دارة تحكم بشدة إضاءة   ليدات

 working voltage: DC3V-35V
Control Power: 90W (maximum)

PM93       دارة تنظيم شحن بطارية   12 فولت

12V Power Voltage Regulator Battery Automatic Switch Module Power ON/OFF Control Charging Protection Board Battery Relay Module

تقوم هذه الدارة بتشغيل الشاحن عندما ينخفض جهد البطارية عن

 10.5 فولت  وتقوم بفصل الشاحن عندما يصل جهد البطارية  14.4 فولت

هذه القيم يمكن ضبطها بواسطة المقاومة المتغيرة

PM92   18650 Lithium Battery Charging Control Board DC 6-60V Li-ion Lead Acid Battery Charge Protection 12V Digital Voltmeter

دارة تحكم بشحن بطارية من شاحن أو من ألواح طاقة شمسية

Description

Input Voltage:DC 6-60V

Display Accuracy:0.1V

Control Accuracy:0.1V

Output Type:direct output

Voltage Tolerance:±0.1V

Apply For:6-60V MAX 80V battery

PM89   BMS 3S20A

PM87   BMS 3S40A

PM86   BMS 3S60A

PM82    دارة تخفيض جهد

9V 12V 24V to 5V  3A DC-DC Step Down Charger

Module USBx2

تقوم هذه الدارة بتخفيض جهد البطارية مثلا 12 فولت إلى 5 فولت

لشحن الموبايل وهي بمخرجين

PM80  دارة انفرتر موجة جيبية

Pure sine wave inverter EGS002

 EG8010+IR2110 Driving module

PM77 دارة تسخين تحريضي

120W ZVS Induction Heating Board 12V

         فيديو :

https://www.youtube.com/watch?v=IY-8MTJLT8w

PM75 دارة توليد جهد عالي

DC 3V-6V 400KV  Boost Step-up Power Module

Input voltage: DC 3 V to 6 V

Input current: 2 A - 5 A

High pressure type: the type of pulse current

Output voltage: 400000 v(Please pay attention to safety)

يجب قراءة هذا التحذير قبل الاستخدام – يجب الانتباه هذه الدارة تولد 400 كيلو فولت – أي استخدام خاطيء قد يعطب الدارة ويسبب الأذى للمستخدم

PM72  دارة رفع جهد

1200W 20A DC Boost Step-up Power

 Module   IN=10-60V   OUT=12-80V

PM71 35W دارة رفع \ خفض جهد

Step Up Down Power Supply LCD Display

DC 5.5-30V 12V to DC 0.5-30V 5V 24V 35W

PM68 LM317 دارة تخفيض جهد

Current output: 1.5A

Voltage Input: 4.2 ~ 40 V

PM66 USB Fan Speed Controller

دارة تحكم بسرعة محرك 5V

PM65  دارة مكبر صوت

12V Hi-Fi Audio Stereo

Amplifier Board 2X10W

PM62  Buck Converter DC-DC 5.3V-32V to 1.2V-32V

12A 160W Step Down Power Supply Module

Voltage Regulator LCD Transformer /w Case

12A  دارة تخفيض جهد  + شاشة

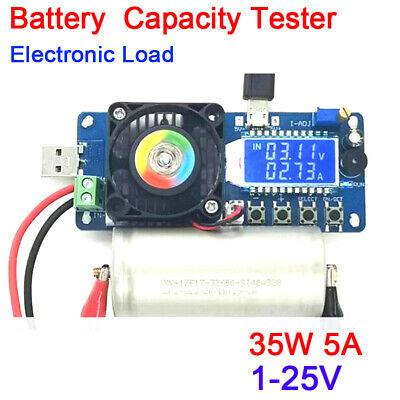

PM61 FX25 25W Constant Current

   Electronic Load 25V 5A USB Battery

Power Tester Discharge Capacity Tester meter

   دارة فحص بطارية لابتوب

PM58 5A  دارة تخفيض جهد  + شاشة

PM56 دارة رفع وخفض جهد

DC-DC 5V12V24V Automatic Step Up and Down Regulator Module Stabilizer 5A/80W With voltage display adjustable Power module

Input voltage: DC 4.5 ~ 30V Do not reverse or reverse, or will be damaged
Output voltage: DC 0.5 ~ 33V
Maximum output current: 5A
Maximum output power: 80W

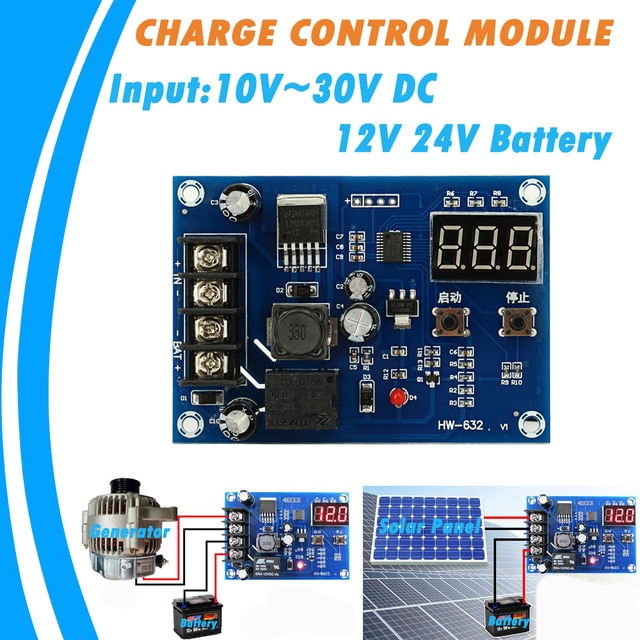

PM54 20A Solar Cells Charge Control Module for

12V and 24V Battery Protection Board 10V to

30V DC Input دارة شحن بطارية من خلايا شمسية

PM52 DIMMER 10000W

Using voltage: AC 220V

The maximum power: 10000W

Voltage regulation: 10-220 V

PM49 MT3608 2A DC-DC Step Up

Input voltage: 2V - 24V  دارة رفع جهد

output voltage: 5V-28V

PM48 12V 24V to 5V 10A 50W

DC DC Converter Step Down

PM42  دارة تسجيل صوت

ISD1700 series of voice recording and playback module

ISD1760 module with chip to send information board

PM41  دارة توقيت زمني

DC 12V LED Display Digital Delay Timer Control Switch Module PLC

PM38  دارة مكبر صوت

DC12V-24V 2*50W+100W

XH-M139 2.1 Amplifier

PM35  دارة خافض جهد

9V/12V/24V to 5V/3A DC-DC step-down car charger USB

PM33 دارة تحكم بالضوء

XH-M131 Photosensitive Resistor Module Brightness Automatic Control Module 12V Light Control Relay Light Switch

PM30  دارة ديمر 3800 واط

AC 220V 3800W SCR thyristor power electronic dimmer,voltage regulator,speed and temperature

PM29 دارة رفع جهد

DC DC boost module XL6019 voltage stabilized power

supply module output 5V/12V/24V adjustable

Input = 3-35v / 5A

Output = 5-40v / 3A

PM26    دارة تحكم بسرعة محرك

CCM6DS Adjustable DC Brush Motor Speed PWM

Controller Control Switch 1500W

Specifications:
Operating Voltage: DC 12V-50V
Rated Current: 30A
Control Power: Max. 1500W
Speed Control Range: 0% -100%
PWM Frequency: 21KHz
Item Size: 110 * 76 * 35mm
Item Weight: 212g

PM23

Digital Amplifier Board 20W + 20W  YL2020

      دارة مكبر صوت ستيريو 20 واط

Parameters:
1. Power supply voltage: DC-12V-22V
2. Chip voltage range: DC8V-26V
3. Rated power: 20W + 20W
4. Output Impedance: 4-8 ohm
5. Peak power: 35W + 35W
6. Maximum dynamic current: 4A
7. Quiescent Current: <40mA
8. Shutdown Current: <1uA
9. Gain: 35db
10. Output impedance: about 20Kohm
11. PCB dimensions: 38mm*20mm*2.8mm

PM21  دارة رفع + خفض

100W DC 5V~32V To 1~32V 12V 8A Buck/Boost Converter

Auto Step Up/Down Regulator

Input Voltage : DC 4~32V
Input Current: 8A (MAX) ,peak 10A (long-term work within 6A)
Quiescent Current: 5mA (Different operating voltage, it will have error.)
Output voltage : DC 0.8~32V continuously adjustable, the default output is 12V
Output Current: 8A (MAX)
Output Constant Current: 0.2-8A
Output power:100W
Working temperature: -40 °c to +85 °c
Operating Frequency: 200 KHz
Conversion efficiency: up to 98%
Overcurrent protection: Yes
Short-circuit protection: Yes (10A fuse) double circuit protection
Over-temperature protection: Yes, automatic reduces the output voltage if over temperature
Input Reverse Polarity Protection: No, (if necessary , please connect prevent reverse diode in charging )
Installation: 4pcs 3mm screws
Wiring: free welding;terminals output (V-IN : input, V-OUT: output)
Dimension: 60*51*20mm L*W*H

Instructions:
Output current adjustment methods:
1. Adjust to CV potentiometer, according to your battery or LED to set the required output value.
2. Adjust to CC potentiometer counterclockwise about 30 laps, the output current is set to the minimum,then connect the LED,adjust to CC potentiometer to the required current. (Please adjust the converter after the battery have already been discharged when charging. )Please do not use the short-circuit way to adjust current.

PM17 دارة شاحن بطارية ليثيوم

5V Mini USB Interface Charger 1A Lithium

Battery Dedicated Charging Panels Charging Module TP4056

PM15 دارة تخفيض جهد

Mini-360 DC/DC Buck Converter Step Down  Module

4.75V-23V to 1V-17V

Input voltage: 4.75V-23V
Output voltage: 1.0V-17V
Output Current: lowering the value of 3A, long 1.8A
Conversion efficiency: 96% (maximum)

PM13   دارة خفض جهد

XL4005 DSN5000 Beyond LM2596

DC-DC adjustable step-down module 5A Peak.

• input voltage: 5V-32V
• output voltage: 0.8V-24V
• output current: peak 5A
• (more than 3.5A work need
•  to strengthen The cooling)
• Conversion efficiency:90%
• size:43*21*14mm(L*W*H)

PM10  دارة خفض جهد

5A 75W DC-DC Converter Adjustable Step-Down Module

 4.0-38V to 1.25V-36V

PM07  2000W  DIMMER

  دارة تحكم بسرعة محرك أو إضاءة لمبة - ديمر

Input voltage: 220V.
Maximum power: 2000W.
Adjustable voltage: 50-220V AC.
Size: 4.8cm x 5.5cm x 2.8cm.

PM05         دارة رفع جهد

DC-DC 10-32V to 12-35V  6A Converter Boost Charger Module 150W

تقوم هذه الدارة برفع أي قيمة لجهد الدخل ضمن المجال (10 - 32 فولت ) إلى أي قيمة

 جهد خرج ضمن المجال (12 - 35 فولت  )

PM03   دارة خفض جهد Step Down

 LM2596 LM2596S ADJ Power supply module

 DC-DC Step-down module 3A

 تقوم هذه الدارة بخفض أي قيمة لجهد الدخل ضمن المجال  4.75V-35V

  إلى أي قيمة جهد خرج ضمن المجال

 1.25V-26V

PM01 دارة رفع جهد

DC DC Boost Converter Step-up Voltage

Regulator Voltage Stabilizer Adjustable

Power Supply DC 2-24V to 5V 9V 12V 24V 2A with Micro USB Input

دارة رفع الجهد DC-DC 2-24V 2A Boost
يمكنها رفع أي جهد في المدخل ضمن المجال 2 فولت – 24 فولت وتحصل في المخرج

 على أي جهد تريده ضمن المجال 5 فولت – 28 فولت عن طريق ضبط المقاومة المتغيرة

 .. مثلا يمكنها رفع جهد المدخل 5 فولت حتى 12 فولت أو 15 فولت أو 18 فولت ..... الخ . وتيار 2 أمبير.. قياس الدارة حوالي 3 سم ب 1 سم

PM104   دارة تحكم بشدة إضاءة ليدات

DC 12V 24V LED Dimmer 30A 360W

PM103دارة تخفيض جهد مجال واسع

Input= 5V-80V

Output= 5V-20V

PM102   10A    12V

 دارة تحويل تغذية جهاز بين البطارية والتيار العام

PM100  دارة خفض جهد

تقوم هذه الدارة بخفض جهد الدخل بين

  DC 4.5-40V  إلى جهد خرج بين  1.25-35V      10A

يجب أن يكون جهد الدخل المطبق أعلى من جهد الخرج المطلوب

PM99   دارة تخفيض إضاءة ليدات

LED Dimmer DC 12V 24V 30A 8A Adjustable Brightness Dimmer Controller

·  Supply voltage: DC 12V-24V

·  Output: 1 channel

·  Max load current: 8A

PM97    دارة رفع جهد

DC-DC 1500W 30A Voltage Step Up

Module 10-60V to 12-97V

يمكن استخدامها  مع دارات شحن البطاريات والواح الطاقة الشمسية

وهي ترفع الجهد بين 10-60V

إلى جهد بين 12-97V

وتيار 30A واستطاعة  1500W

PM94

  دارة حماية البطارية من الشحن الزائد ومن التفريغ الزائد وبمجال

 6 –  60 فولت

Storage battery Charging control module

Digital full power off overcharge protection

switch 6-60v

معلومات مفصلة في هذا الموقع :

https://www.aliexpress.com/item/

32884691555.html

PM91

دارة رفع وخفض جهد دخل بين  5-32V    إلى جهد خرج بين

   1V-30V  وتيار  10A

LTC3780 DC-DC 5-32V to 1V-30V

10A Automatic Step Up Down Regulator Charging Module Power supply module

Boost

https://www.youtube.com/watch?v=r0KHPxlFz6I

بعد ضبط جهد الخرج المطلوب  مثلا  12 فولت فإنه يبقى ثابتا

 مهما تغير جهد الدخل وتيار الخرج  وهذه الدارة مناسبة لتوصيل

 ألواح طاقة شمسية لشحن بطاريات – يجب الانتباه جدا إلى

قطبية توصيل البطارية واللوح الشمسي  لأن هذه الدارة تعطب فورا عند عكس القطبية -

وأيضا لتغذية أجهزة الكترونية دقيقة تحتاج إلى جهد تغذية ثابت

تماما مهما تغير جهد الدخل

Input voltage: DC5-32V;

Output voltage: DC1V-30V continuously adjustable; the default 12V shipment

Output current: 10A (MAX) ,long term within 8A

Output power: 80W, peak 130W, more than 80W please strengthen heat dissipation

Output ripple: 50mV (12V turn to 12V, 5A measured)

Short circuit protection :YES

Input reverse connection protection: No

Output prevent reverse connection protection: No

Operating temperature range: -45 ~ +85 °

Size: 77.6*46.5*15mm (including the bottom surface

of the radiating aluminum)

PM90

دارة بوربانك + شاشة  LCD

5V2.1A     2xUSB

PM88   BMS 3S60A

PM85     BMS 4S40A

 Charging voltage: DC 16.8-17.8V
Continuous discharge current: 40A maximum (if the heat dissipation environment is not good,

please reduce the load current)
Continuous charging current: up to 20A
Product size: 45*60*4mm
Applicable choice: Suitable for lithium battery

with nominal voltage of 3.7V and full charge

of 4.2V
(including 18650, 26650, polymer lithium battery), can be drilled below 170W

PM84  دارة عدم انقطاع تغذية

UPS  لتغذية جهاز من الكهرباء والبطارية وتقوم بتوصيل

 البطارية فور انقطاع الكهرباء  حتى يستمر الجهاز بالعمل

 دون انقطاع

PM83  دارة رفع جهد بطارية ليتيوم

Boost Step Up Converter 3.7V to 5V / 8V / 9V

 / 12V

5V1A, 8V0.5A,9V0.45A, 12V0.3A

حسب الجدول يمكن اختيار جهد الخرج المطلوب بقصر النقاط في

خلف اللوحة بواسطة كاوي لحام – حاليا تعطي 12 فولت

PM74  Battery 12V Over-discharge Protection Module YX-X0001

  دارة حماية بطارية 12 فولت من التفريغ  حيث تقوم بفصل الحمل

 عن البطارية عند وصول مستوى التيار في البطارية إلى قيمة

 قد تؤدي إلى عطب البطارية وبذلك نحمي البطارية من التلف

PM70 LM317 Power 2A  دارة تنظيم جهد

Regulators + Digital Voltage Display

DC input: DC 0-30V

AC input: AC 0-20V

Output DC: DC 1.25-28V

 (continuously adjustable)

Maximum current: 2A

PM69 PWM DC Motor Variable Speed 12V24V60V Module 20A   دارة تحكم سرعة محرك

Technical Parameters

Operating voltage: DC9V-60V

Output voltage: Load Linear

Maximum current: 20A

Continuous current: 18A

Speed range: 0% - 100%

control frequency: 25KHZ

PM67 XH-M609 OverDischarge Protection

Battery Charger Undervoltage DC 12V-36V

Charger Module

دارة حماية البطارية من التفريغ

PM64  DC 6V-30V 12V 24V MAX 8A 16kHz Adjustable PWM Motor Speed Controller Digital Display DC

     دارة تحكم بسرعة محرك + شاشة رقمي

PM63 Boost Constant Voltage Constant Current Power Supply Module 11-50V DC Battery

Charging with LCD Display S5X

   دارة رفع جهد + شاشة

PM60  10A 300W Step Down Power Supply Module  24 /19/ 12/ 5V

 دارة خفض جهد + شاشة رقمية لضبط الجهد

Specification:
1. Input voltage: DC 3.5~30V
2. Output voltage: DC 0.8~29V
3. Output current: 10A (MAX)
4. Conversion efficiency: 92%

PM59 PowerBank

PM57   دارة ضبط تيار متناوب

5000W AC 220V High-Power Electronic Regulator SCR

Maximum power: 5000 w (impedance load limit power), when used for a long time, should reduce the power,

suggest using impedance load 2500 w.

Effective rate: more than 90%

Working voltage: AC 220 v

Output voltage: 0-220V

Application: Lamp dimmer, Motor speed control,

Thermostat

PM55    دارة تحكم بسرعة محرك مستمر

PWM 30A dc motor speed controller 9~60VDC

display 0~100% adjustable drive module

Digital display PWM DC motor speed controller display 0~100% adjustable drive module 6V12V24V36V48V60V Max30A current regulator for control motor speed.

• working voltage:6V~60V
• output voltage:Linear under load
• Maximum current:30A
• Continuous current:20A
• Speed control range:0%——100%digital display
• Overload protection: SEFUSE
• Speed control mode:Use potentiometer regulating current
• Modular size:75MM*56MM*28MM
• product weight:100g

PM53 AC 220V 4000W Digital Control

SCR Electronic Voltage Regulator

Speed Control Dimmer Thermostat

PM51 600W DC 10-60V to 12-80V Step-Up Converter Adjustable   دارة رفع

·  Input voltage: DC 10V-60V

·  Input Current: 15A (Max)

·  Output voltage: DC 12V-80V continuously adjustable

·  Output current: 10A (Max) adjustable

PM50  5V 2.1A

Power Bank Charger Module

B+ Battery Positive

B-  Battery Negative

Battery voltage: 3.7-4.2 lithium battery

PM47 XH-M404 DC digital display voltage   regulator 8A

      دارة تخفيض جهد

Input voltage: DC 4-40V

Output voltage: DC 1.25-36V

PM43 TDA2030A دارة مكبر صوت

6-12V  18W  1C Amp

PM40 MP3 BLUETOOTH

PM39 دارة توقيت زمني

Trigger, cycle, timing, delay switch circuit, double

MOS tube control board instead of the relay module,

12V 24V

دارة مكبر صوت  PM37

TDA7297 Audio 15W+15W

PM31 دارة تحكم بشاحن بطارية 12 فولت

XH-M601 12V Charger Power Control Board

Potentiometer Adjustment:
1.RP1:adjust storage battery start charging voltage (low voltage setting:clockwise becomes higher,counter-clockwise becomes lower)
2.RP2:adjust storage battery disconnect charging voltage (low voltage setting:clockwise becomes higher,counter-clockwise becomes lower)

PM28 دارة تقويم وتخفيض جهد

5V 700mA 3.5W AC-DC Precision Buck Converter AC 220v to 5v DC step down Transformer power supply module

PM27   دارة مكبر صوت 50 واط

B0034  Audio Power Amplifier DC 6 to 18V TDA7297 Module Double Channel 10-50W

PM24   دارة تخفيض جهد  3 أمبير

PM22

6V-90V 15A DC  دارة تحكم بمحرك تيار مستمر

Motor Speed Controller Switch

Specifications:

• Working Voltage: DC 6V-DC 90V
• Controlled Power: 0.01-1000W
• Static Current: 0.005A ( Standby )
• Rated Current: 10A
• Max Current: 15A
• PWM pulse width modulation range: 0% -100%
• PWM Frequency: 16KHZ
• Control voltage: 0-5V
• Net weight: 80g
• Size: 65 x 59 x 28(mm)

PM20       دارة مفتاح يعمل بالصوت ليلا فقط

   تقوم هذه الدارة بإنارة ليدات 12 فولت ليلا فقط عند التقاط صوت

DC3V-24V/12V  sound and light

control sensor switch  module

PM19

دارة تحكم بسرعة محرك أو إضاءة لمبة - ديمر

4000W 220V AC SCR Voltage Regulator Dimmer Motor Speed Controller Module

·  Working Voltage: AC 220V

·  Max Power: 4000W (resistive load), it should be lower the power if used for a long time, suggest resistive load with 2000-2500

·  Efficiency: 90%

·  Regulation voltage: AC 10-220V

·  Dimensions: 91 x 59(do not include knob) x 34MM, knob hole 6mm

PM18   دارة تحكم تيار مستمر

DC motor speed control switch

12V-40V High efficiency 10A

 (1) Operating voltage: DC12V-DC40V
(2) Power Control: 0.01 to 400 W

PM16 دارة تخفيض جهد

DC-DC Step Down Power Supply Module 3A Adjustable Buck Converter

• Input voltage: 4.5-28V
• Output Voltage: 0.8-20V (adjustable)
• Output current: rated current 3A(MAX).
• Switching Frequency: 1MHz
• Output Ripple:less than 30mV
• Efficiency:96%(max)
• Operating temperature: Industrial grade (-40 C to +85 C)
• Module Properties: Non-isolated step-down module (buck)
• Size:22*17*4mm

PM14  دارة رفع + خفض

DC-DC Adjustable Step up/down Power Supply Module boost and buck converter 5-25V

Data Indicators:

• In+: Input positive
• In-:  Input negative
• Out+: Output positive
• Out-: Output negative
• Size: 47x41x16
• (length*width*height)(mm)
• Weight: 23g
• Input voltage: 5.0-25.0V
• LED Indicator : YES
• Output voltage: 0.5-25V(Adjustable)
• IN/OUT Power : 25W(MAX)
• Input current: Rated current MAX 2A
• Output current: Rated current MAX 2A
• S1 : Choose and remeber the work sate
• OFF/ON: Control the output state

PM12 دارة خفض جهد مخرجين

Dual USB Output 9V / 12V / 24V / 36V car charger switch 5V DC-DC power supply module 3A Buck Regulator

PM11 دارة خفض جهد

DC 4.5-40V To 5V 2A USB Charger

 DC-DC Step-down Buck Converter

 Voltmeter Module

يمكن استخدام هذه الدارة لشحن موبايل أو  لتغذية لابتوب  من بطارية 12 فولت مثلا ... مزودة بمقياس فولت رقمي

PM09 دارة رفع جهد

0.9V-5V to 5V 600mA DC-DC

 Step Up Boost Module with USB

  يمكنها رفع أي جهد في المدخل ضمن المجال 0.9 فولت – 5 فولت وتحصل في المخرج  على جهد ثابت 5 فولت.. مثلا يمكنها رفع جهد المدخل 2 فولت حتى 5 فولت وتيار 600 ميلي أمبير.

PM08 دارة تخفيض جهد  4 مخارج

DC 9-40V To 5V 5A 4USB Buck Converter Step down Power supply Module

  يمكن استخدام هذه الدارة لشحن 4 موبايلات دفعة واحدة من   بطارية12 فولت مثلا ....

PM06        دارة خفض جهد + مقياس فولت رقمي

 2A W DC-DC Converter

   Adjustable Step-Down Module

   4.0-38V to 1.25V-36V

 تقوم هذه الدارة بخفض أي قيمة لجهد الدخل ضمن المجال (4 - 38 فولت ) إلى أي قيمة جهد خرج ضمن المجال (1.25 - 36 فولت )

PM04  Step Up 3A   دارة رفع جهد

CN6009 Step-up Dc Power Converter

تقوم هذه الدارة برفع أي قيمة لجهد الدخل ضمن المجال (3.5 - 30 فولت ) إلى أي قيمة جهد خرج ضمن المجال (4 - 30 فولت )

PM02  دارة تخفيض جهد

DC-DC XL4016E 4V-40V 1.2V-36V Step-Down PWM Regulator Power Supply Module 8A
