دارات الكترونية تعليمية للطلاب    Educational Kits

 دارة مولد إشارات الكترونية  ( جيبية - مثلثية - مربعة )  بتردد حتى 200 كيلو هرتز

 Function Generator Kit ( Sine - Squre - Triangle ) up to 200KHz

 مولد إشارات الكترونية  ( جيبية - مثلثية - مربعة )  بتردد حتى 200 كيلو هرتز

Function Generator  ( Sine - Squre - Triangle ) up to 200KHz

  دارة مجمعة وجاهزة للأستخدام      Assembled


 راسم أشارة صغير 10 ميغاهرتز  Oscilloscope 10MHz

                      (Assembled)

Specification
Vertical
Number of Channel: One
Analog Bandwidth: 0 - 10MHz
Sensitivity: 10mV/Div -- 5V/Div
Resolution: 8-bit
Input Impedance: 1M ohm
Maximum Input voltage: 50Vpk (for 1X probe)
Coupling: DC, AC, GND
Horizontal
Max Real-time Sampling Rate: 50MSps
Timebase: 0.2us/Div - 10s/Div
Record Length: 2000 - 16000 points user selectable
Zoom-in: Up to 10X in HOLD mode
Run/Hold Modes: one button switchable
Trigger
Trigger Modes: Auto, Normal, Single
Trigger Types: Rising/falling edge
Trigger Sources: Internal/external
Trigger Position: Adjustable
Trig Point Indicator: Yes
Other Features
Save/Recall up to 4 captures
Screen image hardcopy
USB connection for data transfer and firmware upgrade
FFT with selectable length of 256, 512, or 1024 points and sampling rate from 1KSps to 50MSps
Rotary encoder for quick parameter setting
Display
2-inch 128 X 64 black-and-white dot-matrix LCD
Backlight ON/OFF control
Contrast adjustable
Power Supply
9V AC/DC power adapter
Supply voltage range: 8 - 12V
Supply Current: 300mA (LCD backlight ON, typical)
Reverse polarity and over-voltage protected
Physical
Dimension: 140mm X 70mm X 30mm
Weight: 150 gram (not including probe and power adapter)





DSO082 is specified as 10MHz analog bandwidth but its actual -3db bandwidth is closed to 15MHz by real measurement and design.
Up to 50Msps real-time sampling rate and 10mV/Div sensitivity enable the unit to carry out plenty of daily measurements for a regular electronic engineer or DIYer. Thanks to ample tactile controls and rotary encoder operations of DSO082 are straightforward and easy--there is no annoying menu navigation which is usually found with other portable oscilloscopes.
Features also packed within the gadget include 1024-point FFT, USB connection, capture save/recall, adjustable memory size, rugged enclosure, and more. Firmware is field upgradable through a simple USB cable. 10X/1X switchable BNC probe and universal power adapter are included.


Features

10MHz analog bandwidth and higher
50Msps real-time sampling rate
Vertical sensitivity 10mV/Div to 5V/Div
Record length 2000 - 16000 points adjustable
Trigger position adjustable and trig point indicated
Up to 10x zoom-in in HOLD state
Save/Recall up to 4 captures
Screen image hardcopy via USB
Firmware upgradable via USB
FFT with selectable length of 256, 512, or 1024 points and sampling rate from 1KSps to 50MSps
Quick operation by keypad/rotary encoder combination. No annoying menu navigating
Rugged enclosure
Dimension: 140mm X 70mm X 30mm
Weight: 150 gram (not including probe and power adapter)






 دارة راسم إشارة   Oscilloscope Kit

Features
Maximum equivalent-time sampling rate (repetitive signal) - 20MSa/s
Maximum real-time sampling rate - 2MSa/s
Resolution - 8 bits
Record length - 256 bytes
Analog bandwidth - 1MHz
Vertical sensitivity - 100mV/Div - 5V/Div
Vertical position adjustable with indicator
Input impedance - 1M ohm
Max input voltage - 50Vpk (1x probe) [500Vpk for 10x probe]
DC/AC/GND coupling
Horizontal - 0.5us/Div - 10m(minute)/Div
Auto/Normal/Single trig modes
Rising/Falling edge trigger
External trig available
Trigger output is available, which makes it possible to cascade scopes to do multi-channel capture.
Trigger level adjustable with indicator
Hold/run feature
Save/recall up to 6 captures
FFT function available - size of 256 points and 512 points selectable, sampling rate of 1Ksps to 2Msps selectable
Transfer screen to PC as bitmap file via serial connection
Built-in 500Hz/5Vpp test signal
Frequency Meter (For TTL level input signal)
Auto switching between Oscilloscope Mode and Frequency Meter Mode
9V DC power supply
Dimension: 110mm X 65mm X 25mm (without case)
Weight: 125 gram (not including probe and power adapter)



 راسم إشارة   Oscilloscope Kit

                                                                             (Assembled)





Features
Maximum equivalent-time sampling rate (repetitive signal) - 20MSa/s
Maximum real-time sampling rate - 2MSa/s
Resolution - 8 bits
Record length - 256 bytes
Analog bandwidth - 1MHz
Vertical sensitivity - 100mV/Div - 5V/Div
Vertical position adjustable with indicator
Input impedance - 1M ohm
Max input voltage - 50Vpk (1x probe) [500Vpk for 10x probe]
DC/AC/GND coupling
Horizontal - 0.5us/Div - 10m(minute)/Div
Auto/Normal/Single trig modes
Rising/Falling edge trigger
External trig available
Trigger output is available, which makes it possible to cascade scopes to do multi-channel capture.
Trigger level adjustable with indicator
Hold/run feature
Save/recall up to 6 captures
FFT function available - size of 256 points and 512 points selectable, sampling rate of 1Ksps to 2Msps selectable
Transfer screen to PC as bitmap file via serial connection
Built-in 500Hz/5Vpp test signal
Frequency Meter (For TTL level input signal)
Auto switching between Oscilloscope Mode and Frequency Meter Mode
9V DC power supply
Dimension: 110mm X 65mm X 25mm (without case)
Weight: 125 gram (not including probe and power adapter)





 دارة  أفومتر رقمي  Digital Multimeter Kit

عندما يقوم الطالب بتجميع هذه الدارة فإنه يحصل على خبرة عملية جيدة جدا ويحصل على جهاز أفو متر  قام هو بتجميعه

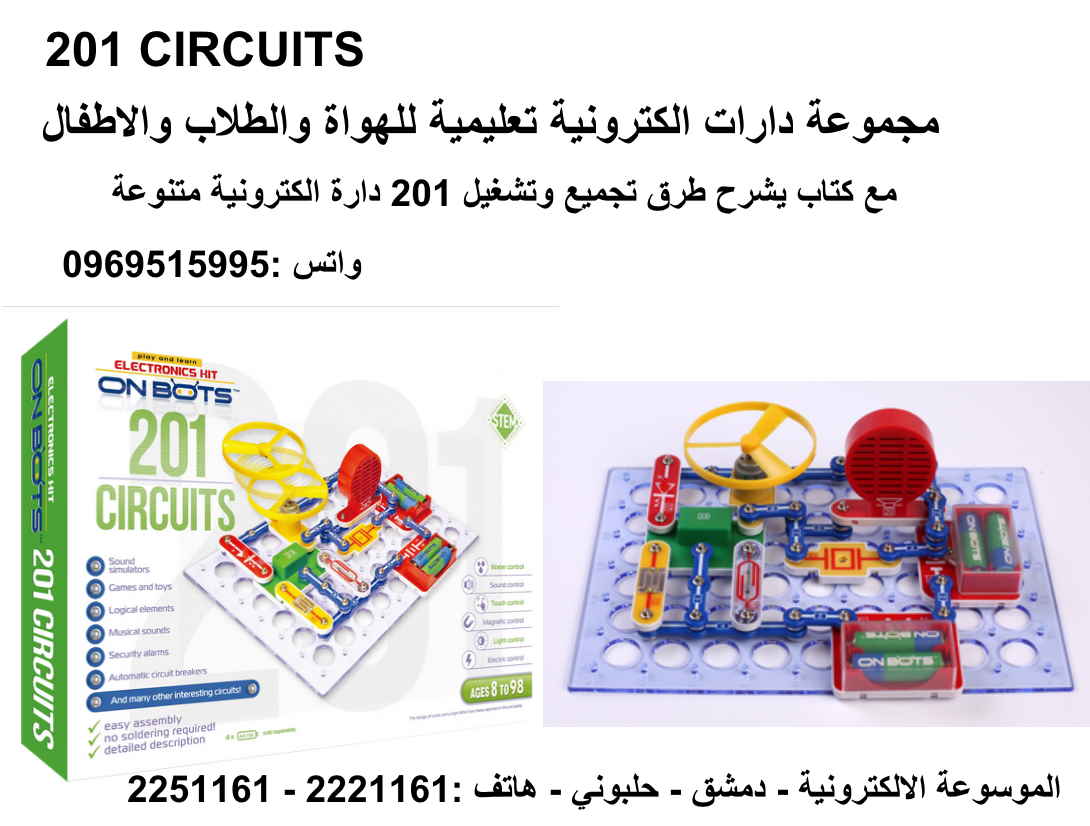

تعلم الالكترونيات في منزلك - مخبر تعليم الكترونيات مع كتاب باللغة العربية

أفضل هدية للشباب في عصر الكمبيوتر و الالكترونيات. من خلال 200 دارة الكترونية نقوم بتجميعها بواسطة هذا المخبر نفهم مبادئ وأسس الالكترونيات العملية وكيفية عمل العناصر الالكترونية .جميع التجارب مشروحة بلغة سهلة ليفهمها الصغار والكبار . يعمل الجهاز على البطاريات الصغيرة ولايوجد أي خطر كهربائي .

في الكتاب المرافق للجهاز نشرح طريقة عمل وكيفية تجميع 200 دارة الكترونية باستخدام العناصر المكونة للجهاز ومن خلال ذلك نشرح عمل كل عنصر الكتروني . بعد تجميعك الدارات المشروحة تكون قد قطعت الخطوة الأولى في طريقك لتصبح فني أو مهندس الكترونيات . هذا الجهاز من تصميم شركة أمريكية متخصصة في تعليم الالكترونيات بالمراسلة . لقد اشترى هذا الجهاز آلاف الأشخاص في دول العالم . وعدد كبير منهم أصبح مهندس الكترونيات . كن واحدا" ممن يتقنون مهنة الحاضر و المستقبل : مهندس الكترونيات
